主要用途

快關蝶閥主要應用于汽輪機抽汽管路、高爐煤氣余壓發電裝置等高安全等級系統。為了防止汽輪機組在突然甩負荷時汽輪機內的壓力突然降低，抽氣管和各加熱器內蒸汽倒入汽輪機內造成以3000多轉高速旋轉的汽輪機葉片突然反運轉而造成將汽輪機葉片打碎、損壞汽輪發電機的惡性事故，該閥門作緊急切斷用，在系統出現危機情況時，能在0.3~0.8秒鐘內實施緊急關閥，實現管路的可靠截止。

產品特點

? 閥門采用三維偏心金屬密封結構，關閉時安裝于閥板上的金屬密封圈與錐形閥體密封面相互壓緊并成正圓接觸，開啟時密封圈和閥座之間的整個密封面上相互同時脫開，即瞬間接觸和瞬間脫離。密封面之間無宏觀摩擦，磨損小，啟閉力矩小，密封精度高，耐高溫，便用壽命長；

? 蝶板層疊復合圓錐金屬密封面由數個密封層組成，密封接觸部位是一個圓錐面，而不是一條線，第一層密封失敗后，只要移動一點，還有數層可起密封作用，克服了線密封在密封處磨損后，無法再密封而泄漏的缺點；

? 液動執行器采用撥叉傳動推動蝶閥的閥桿轉動實現閥門的啟閉和調節；傳動箱一端為液壓油缸控制系統，另一端安裝復位彈簧缸；

? 液動執行器液壓源可采用汽輪機抗燃油或配供液壓站提供，根據客戶現場條件選擇

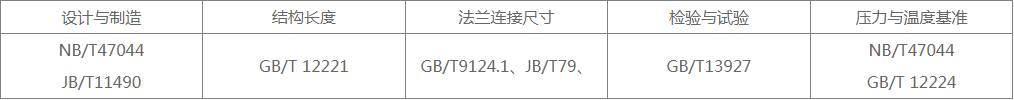

主要設計規范

產品范圍
